(鞋楦灵)高跟鞋楦

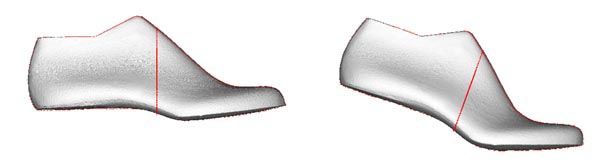

上图左：标准鞋楦；上图右：本教程生成的高跟鞋楦
本文介绍一种方法用鞋楦设计/加工软件LastWizard(鞋楦灵)将标准鞋楦修改成高跟鞋楦。笔者假设读者至少学完了本鞋楦设计教程目录中的前三篇，并已掌握使用该程序的基本技能。
将标准鞋楦修改成高跟鞋楦的整个过程分三个步骤：

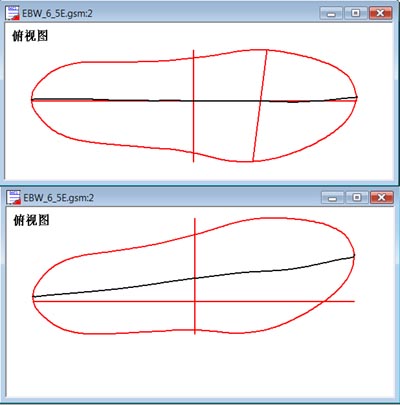

打开鞋楦"EBW_6_5E.gsm"（该文件是在LastLib文件夹中）。 点击工具栏上的图标 假设斜宽线的斜角是-8度。现在要将鞋楦旋转8度，使斜宽线处于垂直方向。方法如下： 点击菜单"常用->鞋楦转向"，显示鞋楦转向对话页。在"俯视图中旋转角"一栏中输入8，即转动8度，点击"确认"键完成鞋楦转动。俯视图中的图形如右下图所示。 提示：用户也可单击菜单"查看->视图模式->坐标旋转"进入坐标旋转模式，然后用鼠标拖动来完成。 |
 |
，显示多视图。俯视图中的图形如右上图所示。（2）弯曲鞋楦，生成高跟鞋楦

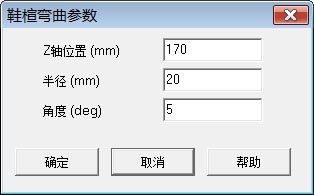

点击菜单"常用->鞋楦弯曲"，打开如右图的对话页。我们分三次弯曲来完成鞋楦修改。 输入：Z轴位置=160；半径=20；角度=5，点击"确定"按钮完成一次修改。 再做一次 最后一次 |
 |
（3）转动鞋楦使轴线恢复原状

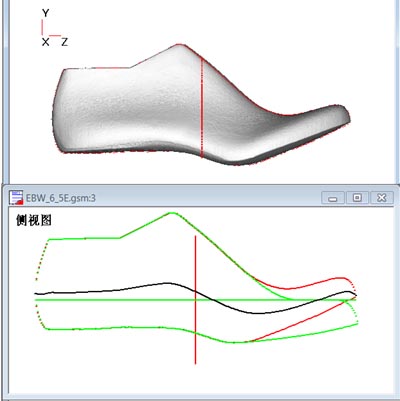

采用步骤（1）的方法转动鞋楦，但这次是转动-8度。生成高跟鞋楦。 修改结果如右图所示。前掌绕斜宽线弯曲了15度。摆正鞋楦方向即得高跟鞋楦。 新生成高跟鞋楦背面可能有些不平整，用户可以用光滑工具来处理，例如： 菜单"常用->手工具"。 如果需要修改跟部形状可釆用： 菜单"常用->调整鞋跟背部" 来处理。 最后完成的高跟鞋楦见本文开头的图片（右）。 |
 |
要查看更多教程，点击 鞋楦设计教程目录
